نظرة عامة على المنتج

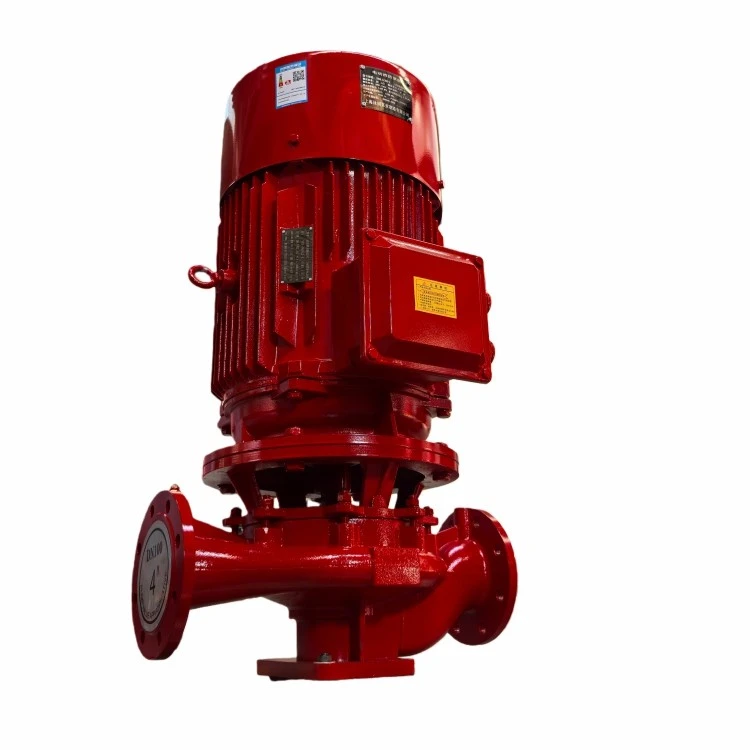

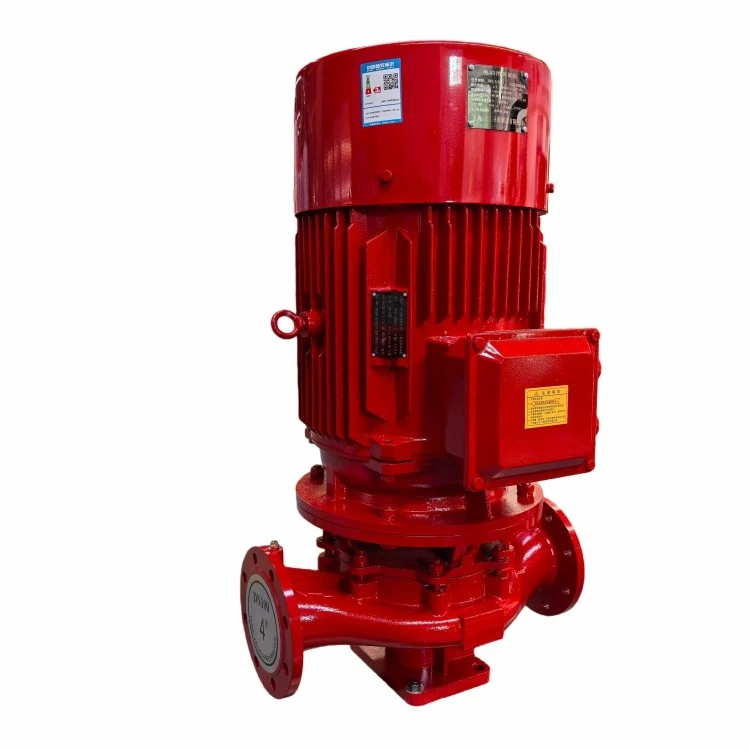

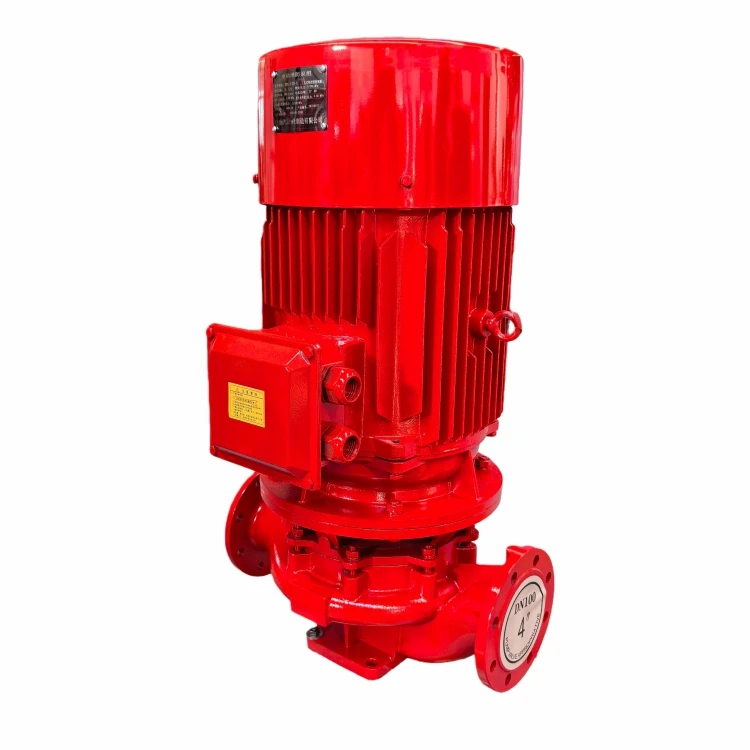

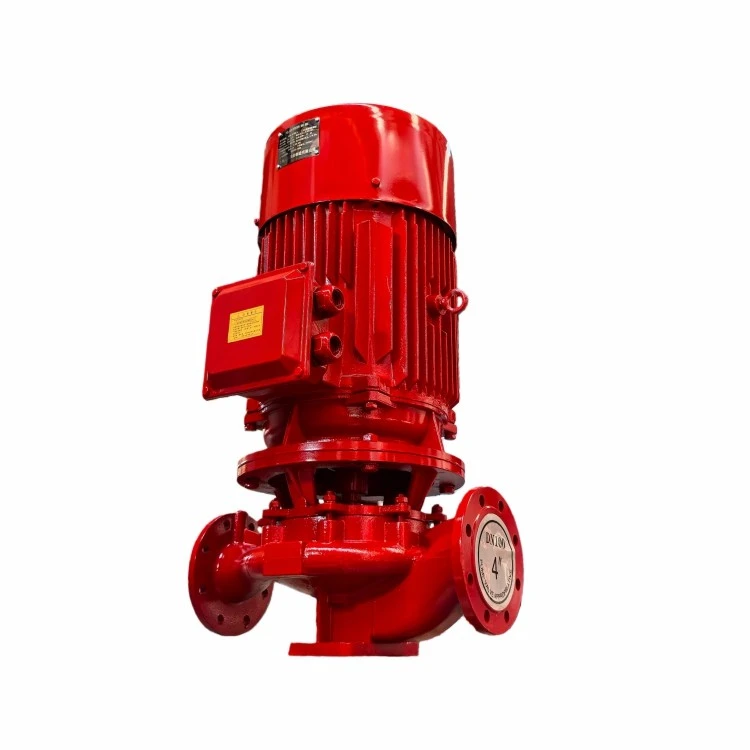

مضخة إطفاء الحرائق العمودية- ذات الرأس العالي التي يتم تركيبها عموديًا ويمكن أن تولد قوة رفع عالية نسبيًا لتلبية احتياجات إمدادات المياه لأنظمة مكافحة الحرائق - على ارتفاعات عالية أو لمسافات طويلة.

مضخة حريق عمودية عالية الرفع|"ملك الضغط" لإطفاء الحرائق من مسافة عالية-ارتفاع/طويل-.

عند حدوث حريق في مبنى شاهق-، أو منطقة مصنع جبلية، أو منطقة إمداد بالمياه لمسافة -طويلة، فقد لا يكون لمضخات الحريق العادية قوة رفع كافية، مما يؤدي إلى عدم فعالية إمداد المياه عن بعد وإطفاء الحرائق. --تم تصميم مضخة الحريق العمودية ذات الرفع العالي خصيصًا "لإيصال المياه ذات الضغط العالي-وإطفاء الحرائق بدقة". مع المزايا الأساسية المتمثلة في "الرفع القوي، والإخراج المستقر، والتكيف المدمج"، فهو يخترق قيود الارتفاع والمسافة ويصبح "الدعم القوي" لسيناريوهات الحرائق ذات الصعوبة العالية!

رقم سري	نموذج	معدل التدفق المقدر L/S	تصنيف الرأس (م)	سرعة	قوة المحرك	رقم سري	نموذج	معدل التدفق المقدر L/S	تصنيف الرأس (م)	سرعة	قوة المحرك
1	XBD3.2/5G-TSL	5	32	2900	4	27	XBD3.2/20G-TSL	20	32	2900	15
2	XBD4.0/5G-TSL		40	2900	7.5	28	XBD3.8/20G-TSL		38	2900	18.5
3	XBD5.0/5G-TSL		50	2900	7.5	29	XBD4.5/20G-TSL		45	2900	18.5
4	XBD6.0/5G-TSL		60	2900	11	30	XBD5.2/20G-TSL		52	2900	22
5	XBD7.0/5G-TSL		70	2900	11	31	XBD6.0/20G-TSL		60	2900	22
6	XBD8.0/5G-TSL		80	2900	15	32	XBD7.0/20G-TSL		70	2900	30
7	XBD3.2/10G-TSL	10	32	2900	7.5	33	XBD8.0/20G-TSL		80	2900	37
8	XBD4.0/10G-TSL		40	2900	11	34	XBD9.0/20G-TSL		90	2900	45
9	XBD5.0/10G-TSL		50	2900	15	35	XBD10.0/20G-TSL		100	2900	45
10	XBD6.0/10G-TSL		60	2900	15	36	XBD11.0/20G-TSL		110	2900	55
11	XBD7.0/10G-TSL		70	2900	18.5	37	XBD12.5/20G-TSL		125	2900	75
12	XBD8.0/10G-TSL		80	2900	22	38	XBD13.0/20G-TSL		130	2900	75
13	XBD9.0/10G-TSL		90	2900	30	39	XBD14.0/20G-TSL		140	2900	75
14	XBD10.0/10G-TSL		100	2900	30	40	XBD15.0/20G-TSL		150	2900	90
15	XBD11.0/10G-TSL		110	2900	37	41	XBD3.2/25G-TSL	25	32	2900	15
16	XBD3.2/15G-TSL	15	32	2900	7.5	42	XBD3.8/25G-TSL		38	2900	18.5
17	XBD4.0/15G-TSL		40	2900	11	43	XBD4.5/25G-TSL		45	2900	18.5
18	XBD5.0/15G-TSL		50	2900	15	44	XBD5.0/25G-TSL		50	2900	22
19	XBD5.5/15G-TSL		55	2900	15	45	XBD6.0/25G-TSL		60	2900	22
20	XBD6.0/15G-TSL		60	2900	15	46	XBD7.0/25G-TSL		70	2900	30
21	XBD7.0/15G-TSL		70	2900	18.5	47	XBD8.0/25G-TSL		80	2900	37
22	XBD8.0/15G-TSL		80	2900	22	48	XBD9.0/25G-TSL		90	2900	45
23	XBD9.0/15G-TSL		90	2900	30	49	XBD10.0/25G-TSL		100	2900	45
24	XBD10.0/15G-TSL		100	2900	30	50	XBD11.0/25G-TSL		110	2900	55
25	XBD11.0/15G-TSL		110	2900	37	51	XBD12.5/25G-TSL		125	2900	75
26	XBD12.0/15G-TSL		120	2900	45	52	XBD13.0/25G-TSL		130	2900	75
53	XBD14.0/25G-TSL	25	140	2900	75	82	XBD15.0/35G-TSL	35	150	2900	110
54	XBD15.0/25G-TSL	25	150	2900	90	83	XBD3.2/40G-TSL	40	32	2900	22
55	XBD3.2/30G-TSL	30	32	2900	15	84	XBD3.8/40G-TSL		38	2900	30
56	XBD3.8/30G-TSL		38	2900	18.5	85	XBD4.5/40G-TSL		45	2900	30
57	XBD4.5/30G-TSL		45	2900	18.5	86	XBD5.0/40G-TSL		50	2900	37
58	XBD5.0/30G-TSL		50	2900	22	87	XBD6.0/40G-TSL		60	2900	37
59	XBD6.0/30G-TSL		60	2900	30	88	XBD7.0/40G-TSL		70	2900	45
60	XBD7.0/30G-TSL		70	2900	30	89	XBD8.0/40G-TSL		80	2900	55
61	XBD8.0/30G-TSL		80	2900	37	90	XBD9.0/40G-TSL		90	2900	55
62	XBD9.0/30G-TSL		90	2900	45	91	XBD10.0/40G-TSL		100	2900	75
63	XBD10.0/30G-TSL		100	2900	45	92	XBD11.0/40G-TSL		110	2900	75
64	XBD11.0/30G-TSL		110	2900	55	93	XBD12.5/40G-TSL		125	2900	90
65	XBD12.5/30G-TSL		125	2900	75	94	XBD13.0/40G-TSL		130	2900	90
66	XBD13.0/30G-TSL		130	2900	75	95	XBD14.0/40G-TSL		140	2900	90
67	XBD14.0/30G-TSL		140	2900	90	96	XBD15.0/40G-TSL		150	2900	110
68	XBD15.0/30G-TSL		150	2900	90	97	XBD3.2/50G-TSL	50	32	2900	22
69	XBD3.2/35G-TSL	35	32	2900	22	98	XBD3.8/50G-TSL		38	2900	30
70	XBD3.8/35G-TSL		38	2900	30	99	XBD4.5/50G-TSL		45	2900	30
71	XBD4.5/35G-TSL		45	2900	30	100	XBD5.0/50G-TSL		50	2900	37
72	XBD5.0/35G-TSL		50	2900	37	101	XBD6.0/50G-TSL		60	2900	45
73	XBD6.0/35G-TSL		60	2900	37	102	XBD7.0/50G-TSL		70	2900	55
74	XBD7.0/35G-TSL		70	2900	45	103	XBD8.0/50G-TSL		80	2900	75
75	XBD8.0/35G-TSL		80	2900	55	104	XBD9.0/50G-TSL		90	2900	75
76	XBD9.0/35G-TSL		90	2900	55	105	XBD10.0/50G-TSL		100	2900	90
77	XBD10.0/35G-TSL		100	2900	75	106	XBD11.0/50G-TSL		110	2900	90
78	XBD11.0/35G-TSL		110	2900	75	107	XBD12.5/50G-TSL		125	2900	110
79	XBD12.5/35G-TSL		125	2900	90	108	XBD13.0/50G-TSL		130	2900	110
80	XBD13.0/35G-TSL		130	2900	90	109	XBD14.0/50G-TSL		140	2900	110
81	XBD14.0/35G-TSL		140	2900	90	110	XBD15.0/50G-TSL		150	2900	110
111	XBD4.0/60G-TSL	60	40	2900	30	140	XBD5.0/100G-TSL	100	50	2900	90
112	XBD5.0/60G-TSL		50	2900	37	141	XBD6.0/100G-TSL		60	2900	110
113	XBD6.0/60G-TSL		60	2900	45	142	XBD7.0/100G-TSL		70	2900	160
114	XBD7.0/60G-TSL		70	2900	55	143	XBD8.0/100G-TSL		80	2900	160
115	XBD8.0/60G-TSL		80	2900	75	144	XBD9.0/100G-TSL		90	2900	160
116	XBD9.0/60G-TSL		90	2900	75	145	XBD10.0/100G-TSL		100	2900	160
117	XBD10.0/60G-TSL		100	2900	90	146	XBD11.0/100G-TSL		110	2900	160
118	XBD11.0/60G-TSL		110	2900	90	147	XBD6.0/110G-TSL	110	60	2900	110
119	XBD12.5/60G-TSL		125	2900	110	148	XBD7.0/110G-TSL		70	2900	132
120	XBD13.0/60G-TSL		130	2900	110	149	XBD7.4/110G-TSL		74	2900	132
121	XBD14.0/60G-TSL		140	2900	110
122	XBD15.0/60G-TSL		150	2900	110
123	XBD5.0/70G-TSL	70	50	2900	37
124	XBD6.0/70G-TSL		60	2900	55
125	XBD7.0/70G-TSL		70	2900	75
126	XBD8.0/70G-TSL		80	2900	75
127	XBD9.0/70G-TSL		90	2900	90
128	XBD10.0/70G-TSL		100	2900	90
129	XBD11.0/70G-TSL		110	2900	110
130	XBD12.5/70G-TSL		125	2900	110
131	XBD13.0/70G-TSL		130	2900	110
132	XBD15.0/70G-TSL		140	2900	132
133	XBD6.0/80G-TSL	80	60	2900	90
134	XBD7.0/80G-TSL		70	2900	90
135	XBD8.0/80G-TSL		80	2900	110
136	XBD9.0/80G-TSL		90	2900	110
137	XBD10.0/80G-TSL		100	2900	132
138	XBD11.0/80G-TSL		110	2900	132
139	XBD12.5/80G-TSL		125	2900	160

مميزات مضخة الحريق العمودية ذات الرأس العالي

رأس عالي جدًا، يخترق حدود إمداد المياه

تستخدم مضخة الحريق العمودية ذات الرأس العالي من Shanghai Tengsheng تصميم تكديس دافع متعدد المراحل + قناة تدفق هيدروليكية محسنة، مع رأس يغطي 80-450 مترًا (نماذج الضغط العالي الفائقة- القابلة للتخصيص) وضغط الماء 2-3 أضعاف ضغط مضخات الحريق العادية. ويمكنه بسهولة تلبية احتياجات إمدادات المياه في مناطق المباني الشاهقة-وإمدادات المياه لمسافات طويلة في المناطق الجبلية وإطفاء الحرائق في مناطق التضاريس المرتفعة وما إلى ذلك، مما يضمن إخراج مياه كافي من فوهات المستوى العلوي وصنابير إطفاء الحرائق عن بعد، وعدم وجود ضغط لإطفاء الحرائق.

عمودي وصغير الحجم، موفر للمساحة وأكثر مرونة

تعتمد مضخة الحريق العمودية ذات الرأس العالي من Shanghai Tengsheng هيكلًا رأسيًا + تصميم محوري للمدخل والمخرج بنفس القطر، حيث تشغل فقط -ثلث مضخة الرفع العالية الأفقية التقليدية، وهي مناسبة للسيناريوهات ذات المساحة المحدودة مثل أرضيات معدات البناء المرتفعة، وغرف المضخات تحت الأرض، وغرف الآلات الضيقة. ويمكن دمجه مباشرة في أنابيب الحريق الموجودة دون الحاجة إلى توسيع إضافي لغرفة الآلة، مما يزيد من كفاءة التركيب بنسبة 50% ويقلل تكاليف المشروع بنسبة 30%.

خرج مستقر، إطفاء حريق أكثر موثوقية

تم تجهيز مضخة إطفاء الحرائق العمودية ذات الرأس العالي من Shanghai Tengsheng بمحرك مخصص عالي القدرة-مع مستوى عزل يبلغ F، مقترنًا بمحامل دقيقة ودفاعات موازنة ديناميكية. في ظل الظروف العالية، تتجاوز كفاءة التشغيل 78%، ويغطي معدل التدفق 5-250L/s، مما يوازن بين الجهد العالي ومتطلبات التدفق الكبيرة. تصميم فريد من نوعه لتحقيق الاستقرار، وتجنب تقلبات ضغط المياه، وضمان إمدادات المياه المستمرة والمستقرة لنظام الحماية من الحرائق، وإخماد الحرائق بسرعة.

متين وسهل الصيانة، مع تشغيل وصيانة خالية من القلق

مكونات التيار الزائد مصنوعة من -حديد الزهر المقاوم للتآكل/الفولاذ المقاوم للصدأ 304، وهو مقاوم للتآكل-، ومقاوم للصدمات، ومناسب لأنواع مختلفة من نوعية المياه؛ الختم الميكانيكي مصنوع من كربيد السيليكون ومواد السبائك الصلبة، مع عدم وجود تسرب، وعمر خدمة طويل، وتشغيل مستمر دون فشل في ظل ظروف الضغط العالي؛ من السهل تفكيك التصميم الهيكلي، ويمكن إكمال الصيانة دون تفكيك خطوط الأنابيب، كما أن استبدال الأجزاء بسيط وسريع، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة اللاحقة.

من خلال الاعتماد الإلزامي لـ 3CF والاختبار الخاص لظروف العمل عالية الرفع، والمعايير الوطنية، وإمكانية تتبع الجودة الرسمية؛
تم تجهيز المحرك بوسائل حماية متعددة للحمل الزائد، وفقدان الطور، والسخونة الزائدة، مما يجعله أقل عرضة للتلف في ظل التشغيل ذو الحمل العالي ويضمن عامل الأمان الكامل؛
هيكل عمودي مع مركز ثقل ثابت، اهتزاز وضوضاء منخفض، مناسب للأماكن ذات متطلبات بيئة التشغيل؛
